HS 密封件是全橡胶密封件,而 HSS 密封件是全橡胶增强密封件。
对于拆卸轴不切实际的应用场合,HS 和 HSS 全橡胶剖分式密封件是**选择。 将密封件简单放置在轴周围,并使之压进座孔里,接头部分应放置在 12 点钟方向。 必须使用盖板提供密封件的轴向压缩,将密封件固定在座孔中。
HS 和 HSS 剖分式密封件更适合于使用油脂或高粘度润滑剂的工况。 低粘度润滑剂的场合也可使用,但是,润滑剂水平线应保持在轴中心线以下,这一点在高速工况下尤为重要。 剖分式密封件优先用于水平轴,但在脂润滑应用场合也可用于垂直轴。

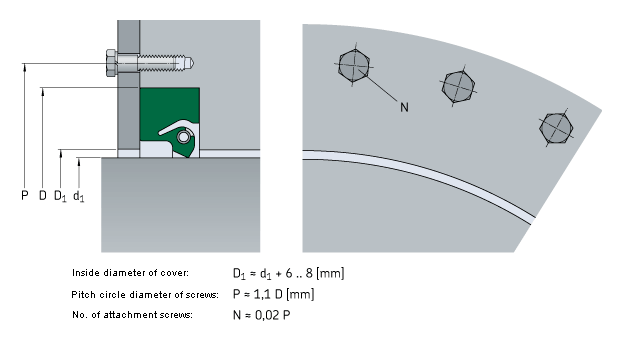

HS6 和 HSS6 密封件(图 11)具有弹簧预紧的密封唇和 SKF Springlock(图 12)。 对于轴径大于 455 mm(18 in.)的密封件,带有单独的一段较松的弹簧和钩扣式弹簧接头,除非另有规定(图 13)。 更小尺寸的 HS6 和 HSS6 密封件带有螺纹弹簧连接。 为了获得密封件与座孔的适当配合,需要一个盖板(图 14和图 15)。
HS7密封件(图16)设计仅用于脂润滑应用场合,带有紧箍弹簧密封唇,并配备SKF Springlock(图17)和SKF Springcover(图18)。 所有HS7密封件带有线控弹簧连接(图19)。 弹簧完全封闭,连接是通过把控制线插入弹簧中心,使之穿过剖分部分(对接接头)。 内置弹簧张力使密封唇固定在轴上。 为了获得适当配合,需要一个盖板。 由于该独特设计使得安装更简便,即使盖板装好后对接处也可能出现间隙。 因此,安装过程中必须将剖分部分置于12点钟方向。 HS7 密封件不具备其它 HS 密封件一样的高密封性能,但安装*简易。 HS7 密封件不提供 HSS7 型号。
HS8 和 HSS8 密封件(图 20)配备弹簧加压的密封唇和 SKF Springlock(图 21)、SKF Springlock(图 22),对于轴径大于 455 mm(18 in.)的密封件,弹簧连接为钩扣式(图 23)。 更小尺寸的 HS8 和 HSS8 密封件带有螺纹弹簧连接。 除剖分位置的一小部分外,弹簧整体封闭。 在所有剖分式HS密封件中,HS8密封件拥有*高效的密封性能,是保持低粘度润滑剂和防水的首选设计。 HS8 和 HSS8 密封件在水平轴上性能**,但在不被润滑剂浸没的垂直轴上也可以使用。 为了获得适当配合,需要一个盖板。
位于SKF Springlock槽(图3)中的不锈钢紧箍弹簧,提供相对于轴的适当径向载荷。
在某些特定应用中,HS 和 HSS 密封件还带有副唇和紧固带。
HS 密封件采用丁腈橡胶和由 SKF 开发的SKF Duratemp (氢化丁腈橡胶)、SKF Duralip (羧化丁腈橡胶)和 SKF Duralife (氟橡胶)材料。 整个密封件使用相同等级的材料。
。
HSS 密封件可以要求在密封件的侧面带有润滑槽,以便在背靠背或串联安装中能补充润滑剂来润滑密封唇。 补充润滑对于避免密封唇的干运转至关重要。可提供从单件到大批量的密封件。关于可用性的更多信息,请与您的 SKF 销售代表联系。
